Задание №17231

На рисунке показана цепь постоянного тока, содержащая источник тока с ЭДС ℰ и три резистора: R₁ = R, R₂ = 2R и R₃ = 2R. Как изменятся напряжение на резисторе R₂ и суммарная тепловая мощность, выделяемая во внешней цепи, если ключ К перевести из положения 1 в положение 3? Внутренним сопротивлением источника пренебречь.

Для каждой величины определите соответствующий характер изменения:

1) увеличивается

2) уменьшается

3) не меняется

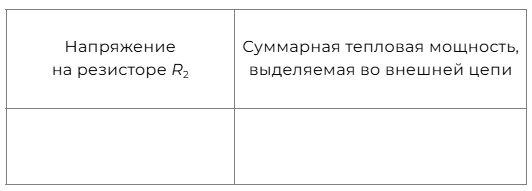

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
