Задание 13318 ЕГЭ по физике
КИМ №20
1 часть
Раздел: Теория и методы научного познания
Тема: Эксперименты и оборудование
Источник: М.Ю. Демидова
Ученик изучает законы постоянного тока. В его распоряжении имеются пять аналогичных электрических цепей (см. рисунок) с различными источниками и внешними сопротивлениями, характеристики которых указаны в таблице. Амперметры во всех пяти цепях одинаковы.

Какие две цепи необходимо взять ученику для того, чтобы на опыте исследовать зависимость силы тока, протекающего в цепи, от ЭДС источника?

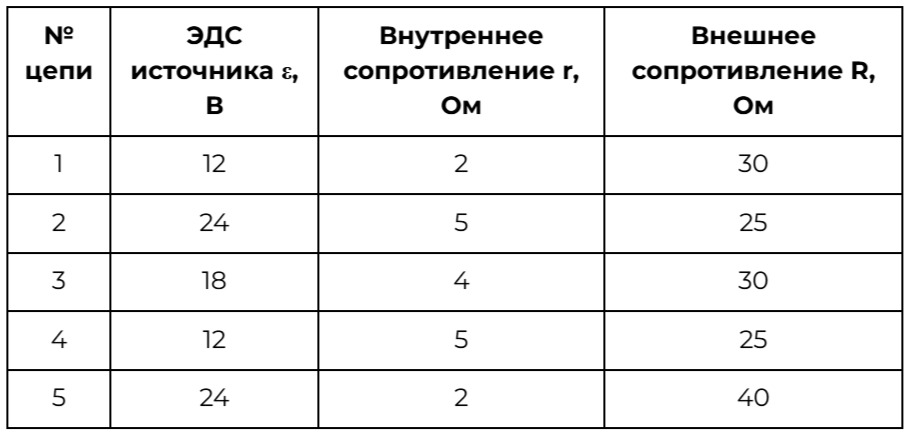

№ цепи | ЭДС источника ε, В | Внутреннее сопротивление r, Ом | Внешнее сопротивление R, Ом |
1 | 12 | 2 | 30 |
2 | 24 | 5 | 25 |
3 | 18 | 4 | 30 |
4 | 12 | 5 | 25 |
5 | 24 | 2 | 40 |
Запишите в ответ номера выбранных цепей.
